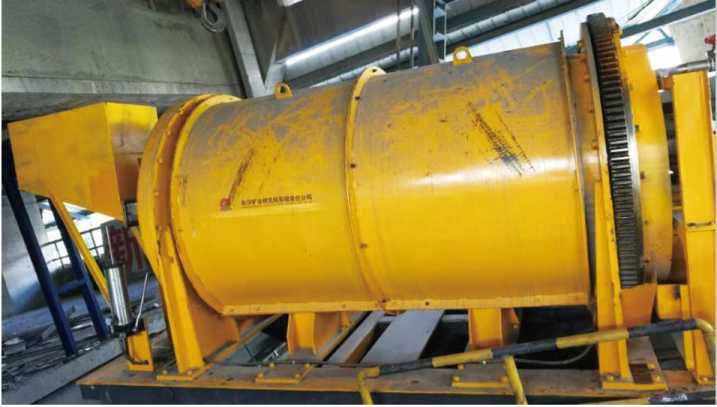

ZCLA重磁拉選礦機

待選物料進入給礦箱后，從給礦槽給入分選筒中，分選筒在一個由固定磁系裝置產生的非均勻磁場分選空間內旋轉時，物料中的磁性物受磁力和重力聯合作用，吸附在分選筒的內壁或磁介質上，隨分選筒一起旋轉，當分選筒旋轉至頂部無磁區時，由其磁性礦物自身重力作用和噴水管的水流沖洗作用，卸落進入精礦槽內收集，由精礦槽流入精礦排礦箱;非磁性物則沿著分選筒的內筒壁直接流入尾礦排礦箱，實現了磁性礦與非磁性礦的分離。

所屬分類

選礦裝備及智慧礦山

產品詳情

　　1、產品原理

　　2、產品特征

　　1)與普通筒式磁選機相比，三項措施增加磁性礦的回收率：利用礦石的重力和磁力聯合力場作為磁性礦物的有用捕集力，實現重力和磁力聯合捕收磁性礦物。獨特的半閉合內斂式磁系，增加了磁場的強度和作用深度，保證了分選腔的磁場強度。分選筒內安裝磁介質，增加了分選腔的磁場感應強度和梯度。

　　2)根據礦物比磁化系數和分選粒度，采用不同磁場的永磁體和分選介質。高性能的永磁材料是分選面磁場強度達到0.8T以上，安裝磁介質后可使磁感應磁場強度達到1.2T以上，可以使回收粒度下限達到-0.038mm粒級。

　　3)通過調節分選滾筒內的精礦漂洗水量可實現對精礦品位的控制。

　　4)能耗低，水耗低，節能環保。處理量40-80噸/小時的設備能耗為6kwh/小時左右，僅為同等處理量電磁設備的十分之一左右，水耗為30 m3/時左右，僅為同等處理量電磁設備的二分之一到三分之一。

　　5)設備占地面積小，重量輕，要求的現場高差小，裝機功率低，沒有震動和噪音，因此，對安裝廠房的要求低，可以安放在采砂船上。

　　6)能適應粗顆粒(12-0mm甚至更粗)物料的分選，并能適應強磁性和弱磁性礦物同時入選，從而能夠?qū)崿F(xiàn)磁性混合礦(比如鈦磁鐵礦與鈦鐵礦混合礦、磁鐵礦與赤(褐)鐵礦混合礦)的粗粒預選拋尾或階段磨礦階段選別的工藝。與現有的電磁強磁選設備相比，既可大幅度簡化生產流程，又能徹底解決設備的堵塞問題。

　　3 產品成熟度-已被鑒定

　　于2014年4月，湖南省科技廳在余永富院士的組織下進行了設備鑒定，該設備被鑒定為國際先進水平.

　　4、產品榮譽

　　1)在洋縣釩鈦磁鐵礦公司應用獲得2014年中國有色金屬工業科學技術獎一等獎。

　　2)2015年ZCLA選礦機作為黑色金屬高效預選設備的關鍵技術設備被列入國土部第四批礦產資源節約與資源利用先進適用技術推廣目錄。

　　5、應用范圍

　　ZCLA選礦機(包括強磁、中磁、弱磁)主要應用于以下幾個方面：

礦石種類	入選粒度	流程	競爭設備以及ZCLA的優勢	ZCLA應用前景
釩鈦磁鐵礦	15-0	破碎—預選	無競爭對手	十分廣闊
	6-0	高壓輥磨—預選	無競爭對手	十分廣闊
	3-0	半自磨—預選	無競爭對手	十分廣闊
	-200目30%-90%	強磁—浮選選鈦流程	SLON等電磁設備 ZCLA 有節能與縮短流程的優勢	前景廣闊
磁鐵礦與赤鐵礦混合礦	15-0	破碎—預選	無競爭對手	十分廣闊
	6-0	高壓輥磨—預選	無競爭對手	十分廣闊
	3-0	半自磨—預選	無競爭對手	十分廣闊
磁鐵礦	6-0	高壓輥磨—預選	有競爭對手 ZCLA有競爭優勢	十分廣闊
	3-0	半自磨—預選	有競爭對手 ZCLA有競爭優勢	廣闊
	-200目30%-90%	磨礦—弱磁選	普通磁選機容易夾雜，ZCLA可以通過多翻滾、多漂洗來提高精礦品位	廣闊
海砂礦（鈦鐵礦、鉻鐵礦等）		采砂船	無競爭對手設備輕、耗電低，無需安裝基礎	十分廣闊
錳礦等其他礦石				有待開發

　　6、設備主要參數

設備技術參數
型號	分選筒直徑	分選區寬度	筒體轉速	工作傾角（°）	最大給料粒度	給礦濃度（%）	磁場感應強度（T）	干礦量（t/h）	電機功率（Kw）	整機重量
ZCLA3812	950	3000	5~20	0~22	15mm	20~60	0.2~1.3	50~140	17.5	11
ZCLA4812	1200	3000	5~20	0~22	15mm	20~60	0.2~1.3	120~180	22	18
ZCLA5614	1400	3500	5~20	0~22	15mm	20~60	0.2~1.3	140~220	28	22
